三丰mitutoyo杠杆外径千分尺510-121

型号:510-121,510-141

更新时间:2021-03-23

简要描述:

三丰mitutoyo杠杆外径千分尺510-121 1.指示表配合活动测砧可用于圆度测量和平行度测量,使用三针测量法可测量密螺纹中径。
2.带有套基准杆(不包括0-25mm 型)。
3.防护等级 :达到 IP54 防护标准。
活动测砧钮

推荐产品
详细介绍
品牌MITUTOYO/日本三丰产地类别进口
应用领域医疗卫生,能源,航天,汽车,电气

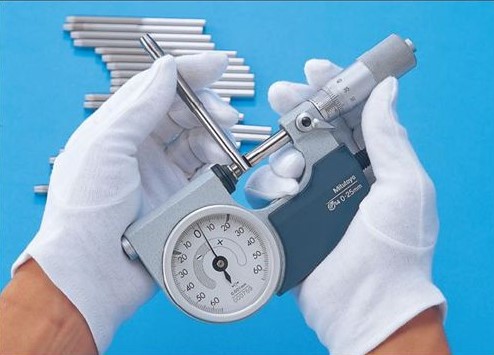

三丰mitutoyo杠杆外径千分尺510-121



测量范围:0-25mm、分度值:0.001mm
点:
1.指示表配合活动测砧可用于圆度测量和平行度测量,使用三针测量法可测量密螺纹中径。
2.带有套基准杆(不包括0-25mm 型)。
3.防护等级 :达到 IP54 防护标准。
活动测砧钮
活动测砧按钮
工件定位柱(选件)
技术参数
轴进给误差: 3μm
指示表示值误差: 1μm
指示表示值变化: 0.4μm
分度值: 0.001mm
表盘分度值: 0.001mm
平面度: 0.3μm
平行度: 测量范围小于 50mm 型为0.6μm
测量范围大于 50mm/ 型为1μm
测力: 5 - 10N (500 - 1000gf)
测量面: 硬质合金
选件
04AZA124: 16mm 工件定位柱
(不适于测量范围25mm 型)
04AZA125: 14mm 工件定位柱
04AZA126: 14mm 工件定位柱
Mitutoyo日本三丰510-121杠杆千分尺
性能参数
公制型
测量范围  货号  编号  表盘分度值  指示范围
0-25mm  510-141  IDM-25RL  0.001mm  ±0.060mm
25-50mm  510-122  IDM-50R  0.001mm  ±0.060mm
50-75mm  510-123  IDM-75R  0.001mm  ±0.060mm
75-100mm  510-124  IDM-100R  0.001mm  ±0.060mm
0-25mm  510-121  IDM-25R  0.001mm  ±0.060mm
注:510-121 活动测砧位于右侧,其它型号位于左侧
英制型
测量范围  货号  编号  表盘分度值  指示范围
0-1"  510-131  IDM-1"R  .00005"  ±.0023"
1"-2"  510-132  IDM-2"R  .00005"  ±.0023"
2"-3"  510-133  IDM-3"R  .00005"  ±.0023"
3"-4"  510-134  IDM-4"R  .00005"  ±.0023"
Mitutoyo日本三丰510-121杠杆千分尺
型号:510-121 IDM-25R
测量范围:0-25mm
分度值:0.001mm

三丰mitutoyo杠杆外径千分尺510-121
