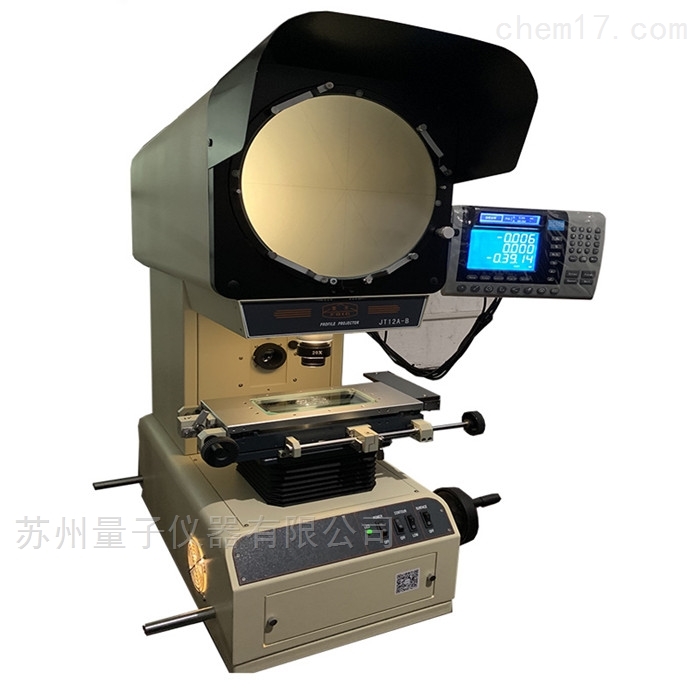

苏州新天投影仪

型号:jt12a-b

更新时间:2021-03-25

简要描述:

苏州新天投影仪投影屏成像为正像,符合测量习惯;
高低两档不同的透视照明,适应不同工件的测量要求;
非球面聚光镜照明系统,让投影屏视场明亮匀称,减少测量误差,度*有;
采用进口飞利浦长寿卤钨灯,满足长时间使用的需求;

推荐产品
详细介绍
品牌其他品牌产地类别国产
应用领域医疗卫生,能源,航天,汽车,电气

苏州新天投影仪

产品点



投影屏成像为正像,符合测量习惯;
高低两档不同的透视照明,适应不同工件的测量要求;
非球面聚光镜照明系统,让投影屏视场明亮匀称,减少测量误差,度*有;
采用进口飞利浦长寿卤钨灯,满足长时间使用的需求;
轴流风机双向散热,提供*散热能力;

JT12A-B带有DS600多功能数显表;





产品用途

本仪器是光、机、电、算体化的密测量仪器,广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间,能地各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。


技术参数

投影屏尺寸:φ300mm
投影屏旋转范围:0°~360°
旋转角度显示当量:1′
旋转角度度:6′
工作台尺寸:340mm×152mm
X坐标行程:0~150(mm),显示当量0.001(mm)
Y坐标行程:0~50(mm),显示当量0.001(mm)
Z坐标行程:0~90(mm)(调焦行程)
仪器度: (4+L/25)μm,式中L为测量长度,单位:mm
工作台承重:5kg
照明光源:透射照明12V 100W卤钨灯
            反射照明24V 150W卤钨灯
物镜:



物镜放大倍数

物方视场(mm)

物方工作距离(mm)

10×

φ30

75.201

20×

φ15

69.599

50×

φ6

44.4

100×

φ3

26.243

放大倍率误差:0.08%
仪器使用环境:室温20℃±5℃,相对湿度不应超过60%
外形尺寸:694X380X1058(mm)
主机重量:135kg
电源说明:仪器额定电压为220V/110V,频率50HZ/60HZ,额定功率440W
(附件包括标配件和选购件,具体内容详见装箱清单。)
