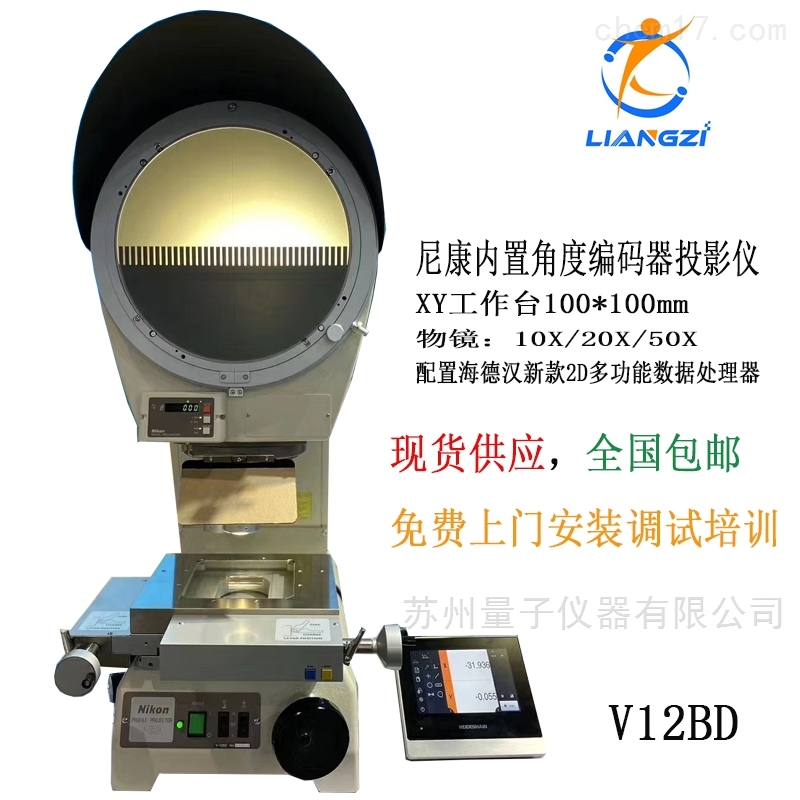

日本Nikon轮廓投影仪 V12BD投影机

型号:V12B系列

更新时间:2021-01-04

简要描述:

日本Nikon轮廓投影仪 V12BD投影机。可以测量宽的产品可达250*150mm,可提供内置角度编码器和内置计数器。有4种型号可选:V12BDC【内置角度编码器和内置XY计数器】;V12BD【内置角度编码器,外置XY计数显示器】。其他两款不常用分别是V12BSC和V12BS。

推荐产品
详细介绍
品牌Nikon/日本尼康价格区间10万-50万
产地类别进口应用领域综合

日本Nikon轮廓投影仪 V12BD投影机



简介:日本Nikon轮廓投影仪 V12BD投影机。可以测量宽的产品可达250*150mm,可提供内置角度编码器和内置计数器。有4种型号可选:V12BDC【内置角度编码器和内置XY计数器】;V12BD【内置角度编码器,外置XY计数显示器】。其他两款不常用分别是V12BSC和V12BS,因为这两款设备采用固定投影屏设计,不能测量角度,投影屏也不可旋转,不建议选择。

尼康V12B光学投影仪点:

1.系均采用正像设计;

2.有多大7种物镜可供选择:5X/10X/20X/50X/100X/200X/,且内置半反半透镜,旋转切换,作简单,不易损坏。该款镜头均采用大视野,高透光,成像清晰,放大,耐用。

3.投影仪直径305mm 使用细磨砂玻璃,成像果。

4.V12B系列投影仪Z轴调焦高度可达100mm

V12BD光学轮廓投影仪技术参数:

1、类型:垂直光轴台式成像投影仪。

2、投影方式:正像

3、投影屏:V12B系列投影仪均采用直径305mm,蚀刻十字线,细磨砂玻璃

    附带数字式角度旋转编码器,可360°旋转测量角度,带有微调旋钮。

4、镜头座:3镜头可360°旋转相互切换。

5、轮廓倍率度(200X以外):表面投影和斜射投影轮廓度:0.1%,

                                                   轮廓成像度0.15%。

6、轮廓光和表面光源:24V  150W卤素灯。

7、工件高度:100mm

8、设备输入电源:220V、110V

9、设备重量:100kg

10、投影仪外观尺寸:410*650*938-1038mm

11、XY轴计数器:V12BDC和V12BD内置,分辨率:1μm、0.5μm、0.1μm 可切换

V12B系列投影仪可选工作台种类和大小:

1、50*50mm/100*100mm/150*100mm/200*150mm/250*150mm 共计5钟规格可供选择,用户可根据自己的实际需求来选择合适大小。工作台越大格越贵。常用规格:100*100mm和150*100mm

2、旋转台选择:3型旋转台和4型旋转台。常用规格:3型旋转工作台。



 尼康投影仪或尼康显微镜可扩展选项:

1、可选配外置式XY多功能数据处理器:如海德汉、濠等计数器、

2、可选配尼康测量软件【格很贵,不差钱请略过】;也可旋转国产软件测量系统,功能齐且、可用海康威视大视野230高清相机。详细请咨询。
